音響系統信號傳輸，需要注意哪些問題?

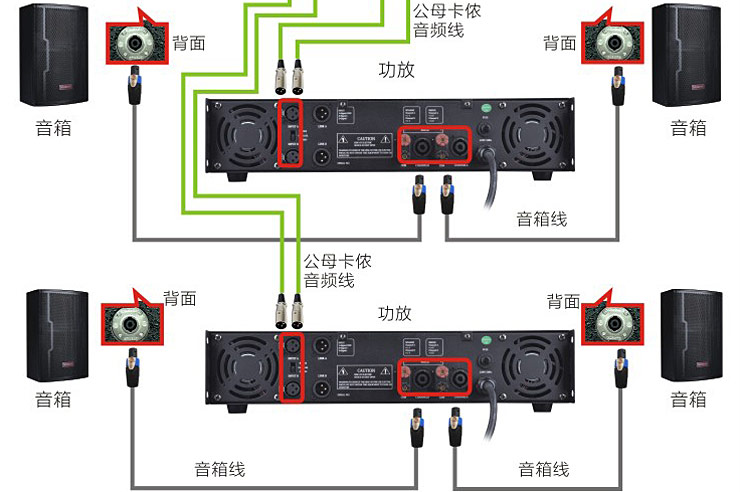

專業音響系統都是由很多不同功能設備組成的，根據使用要求設計音響系統、選定所用設備之后，要將這些分立設備按設計要求連接起來，構成一套完整的可以實現設計要求的音響系統。對于固定安裝的系統，要將設備安裝在機柜中，并要將所有系統的連線按照一定的標準、規范進行固定安裝。對于移動式系統，如演唱會、露天演出等臨時裝置，應對設備、線纜采取有效的臨時固定措施，以確保其安全。

音響系統的連接、安裝涉及許多工程問題，包括音響控制室的設計與建設，音響系統電纜的管線工程，系統的供電等。在這里討論一下音響系統信號傳輸需要注意的一些問題。

1.阻抗匹配

信號輸入端口也就是信號輸出端口的負載，它們之間的阻抗匹配需在怎樣的范圍內才能達到其要求，一般要視其信號輸出設備的設計要求而定。要使音頻電信號的傳輸狀態達到最佳，信號輸入接口的阻抗必須滿足信號源輸出接口對其負載的阻抗匹配要求，否則，就將影響到音響設備的工作狀態，造成其輸出信號的失真。嚴重時，甚至有損壞音源設備的危險。

從理論上講，輸出阻抗與其負載阻抗相等時，信號的傳輸效率為最高。而如果輸出阻抗大于負載阻抗，則信號電能就會大部分損失在信號輸出電路上，這顯然不利于信號的傳輸。因此，音響設備通常都是按輸入阻抗大于輸出阻抗設計的。

一般音響設備的連接，只要是負載阻抗大于信號輸出端的阻抗，都能使之正常工作。但音響設備的輸入阻抗不能設計得過高或過低，過高會降低其饋線的抗干擾性，過低則會造成其頻響指標下降。

2.信號傳輸電平

音響系統連接的目的是為了傳遞信號，音頻信號傳輸的最佳狀態要求信號源輸出的電平值必須大于或等于輸入接口的靈敏度，否則，便會造成信號的信噪比指標惡化。專業音響設備上的線路輸入、輸出電路的增益一般都定在0dB上，也就是說，設備對輸入或輸出信號的電平既不放大，也不衰減，以使之在傳輸的過程中能保持其電平值不變，這主要是為了使電平控制單元的調整能有數值上的保證。

在系統連接中，應注意輸出、輸入電平的匹配。否則，可能造成削波失真，或者激勵信號不足，造成整個系統信噪比下降。通常音響設備(調音臺、周邊設備、功放)之間的連接是以線路電平傳遞信號的。一般有兩種線路標準，一種是+4dB( 1.228V)，另一種是0dB(0.775V)。系統中采用的設備的線路電平最好能統一，這樣調整和使用時都會方便一些。另外，有一些聲音處理設備，特別是效果器，為了兼顧電聲樂器與專業音響系統的需要，設置了接口電平轉換功能，該轉換開關一般設置于設備的背后，可分為 +4 dB 、-10 dB、-20dB 幾檔，使用擴聲系統時應注意將其調整到 +4dB擋。

3.弱信號連接方式

專業音響設備的輸入、輸出端子有非平衡、變壓器平衡、差分平衡等幾種方式。平衡與平衡、非平衡與非平衡端口之間都是可以直接饋送信號的;在要求較高的場合，平衡與非平衡端口之間，則須經過專門的轉換器才能相互連接。轉換器一般有無源變壓器轉換器、半電壓轉換器以及有源差分放大轉換器三種。

在一些要求不高的場合中，信號的非平衡端子與平衡端子之間還是可以直接饋接的，其接線方法是：平衡端的熱端接非平衡端的信號端，平衡端的冷端接非平衡端的地端，而平衡端的地端則接信號饋線的屏蔽層。

除了功放與音箱間的功率傳輸以外，為了提高系統的抗干擾能力，保障信噪比，專業音響系統中的信號連接都應盡可能采用平衡方式進行傳輸。專業音響設備一般也都提供平衡輸入、輸出功能。

平衡方式信號傳輸采用三線制。用二芯屏蔽線連接，屏蔽網層作為接地線，其余兩根芯線分別連接信號熱端(參考正端)和冷端(參考負端)。由于在兩條信號芯線上流過的信號電流是大小相同，方向相反的，因此傳輸線上感應到的外界電磁干擾將在輸入端上被相減抵消。

專業音響系統中有時也采用一些家用的音源設備，它們的輸出是不平衡的。此外，電聲樂器中的電吉它、電貝司、電鍵盤、合成器等也采用不平衡輸出方式，因此音響系統的連接不可避免地會采用一些不平衡方式的連接。在此應特別注意兩點：其一，采用不平衡方式時，尤其傳送電平較低時，應盡可能縮短連接電纜的長度。必要時可在不平衡輸出設備附近就地設置放大器，提升電平并轉換成平衡輸出后再進行長距離傳輸，也可用變壓器將信號轉換成平衡方式后再進行長線傳輸。由于系統中采用不平衡信號傳輸的設備存在，就提出了平衡/不平衡，不平衡/平衡的轉換問題，有時這種轉換并不是困難的，但有時必須借助變壓器才能較好地解決問題。
